管路導通点検(管路内導通試験)

管路導通点検

地中に埋設されているケーブル引き込み管の管路内調査をします。
一般的には新設ケーブル引き込み前に管路内にサビや土砂などの異物がないかを専用の試験器(弊社ではボビンと呼ぶ)を使って点検します。
管路内に試験器を通して通過すれば異物はなくケーブルの引き込みが可能ですが、途中で引っ掛かった場合はサビや土砂がある可能性があるので管路内の補修や洗浄が必要です。
使用する試験器は基本的に管路内径の-10㎜か-20㎜の外形で長さは400㎜か600㎜の寸法の物を使用します。

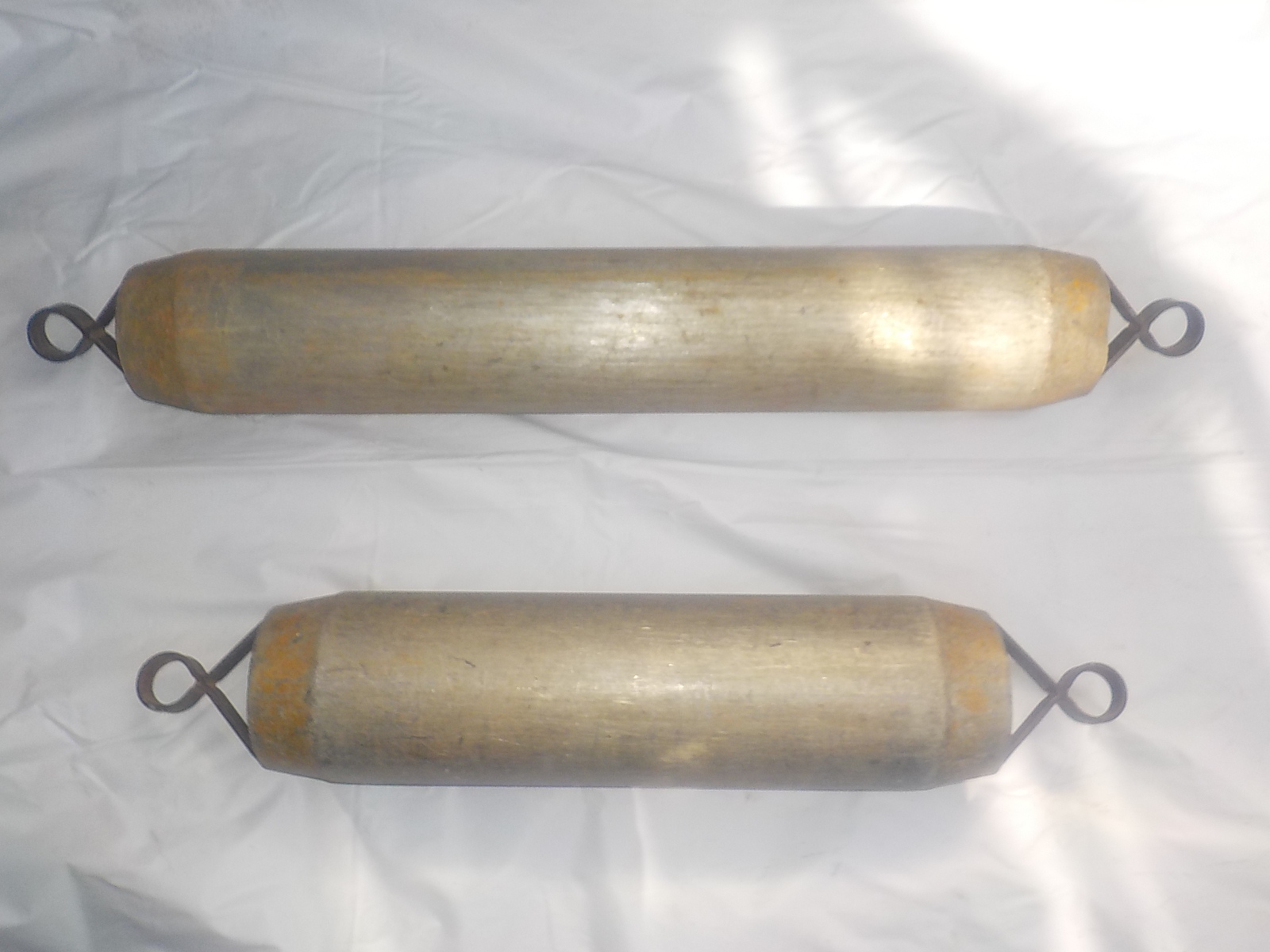

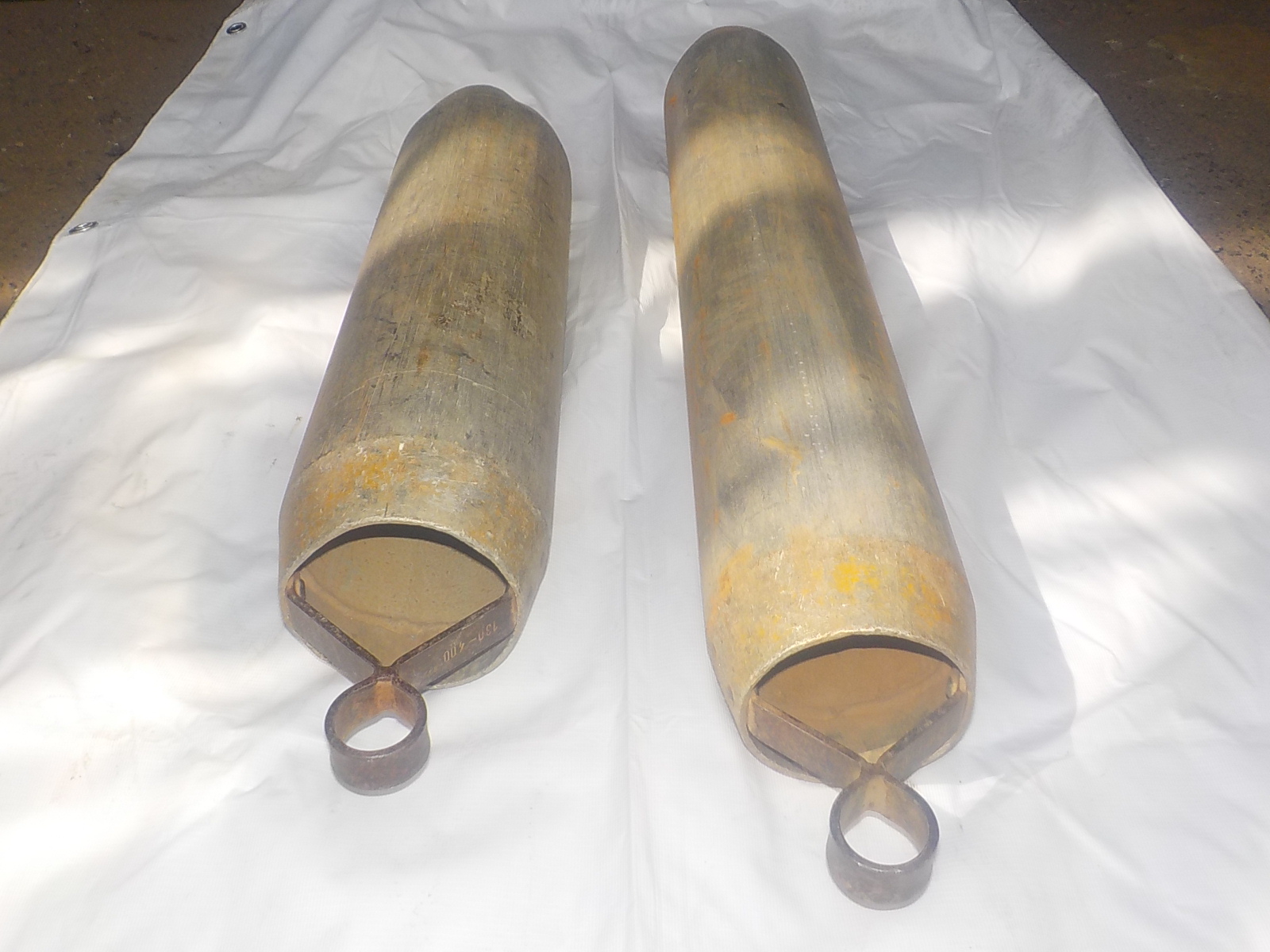

試験器(ボビン)

上 Ø120㎜×600㎜
下 Ø130㎜×400㎜

右 Ø120㎜×600㎜
左 Ø130㎜×400㎜

※この他にも多数の寸法の試験器がございます。

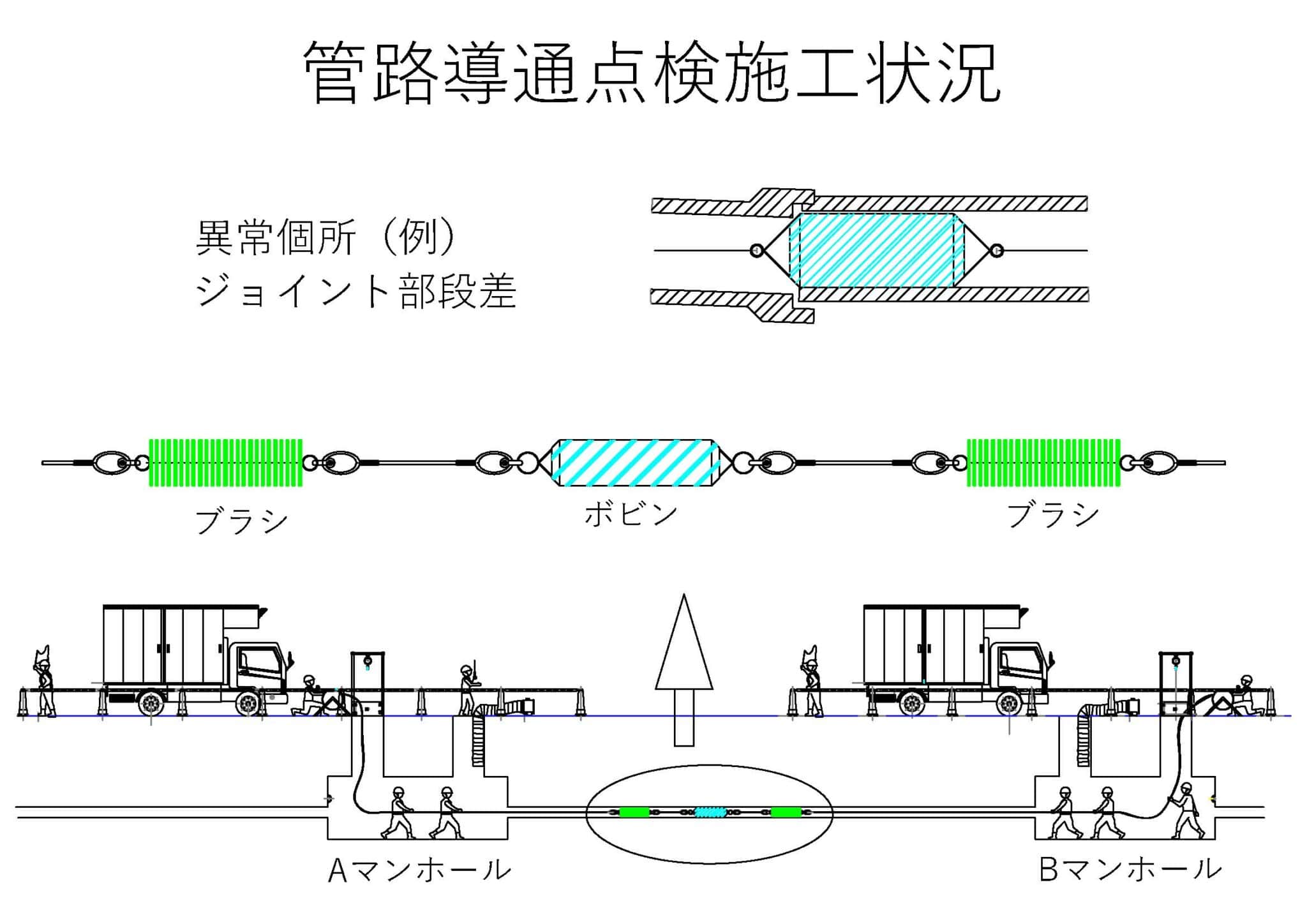

点検方法

最初に点検管路内にワイヤーを通します。
ワイヤーを通したらワイヤーに試験器を付けて反対側の管口から引っ張ります。
反対側の管口まで引くことができれば点検完了です。
途中で引っ掛かった場合は元の管口まで戻します。希望であればカメラ調査をし引っ掛かりの原因を調べます。

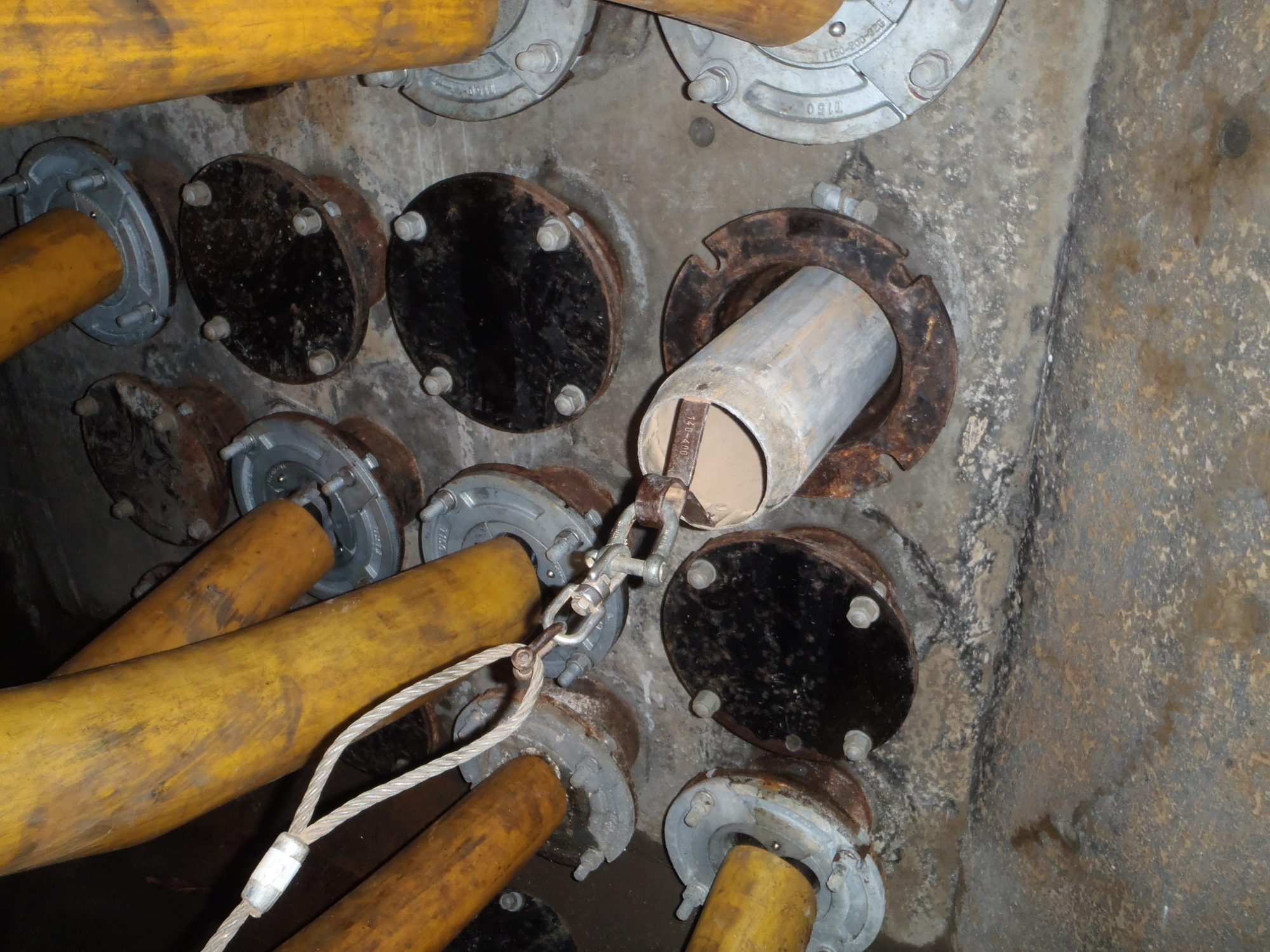

管路内挿入前

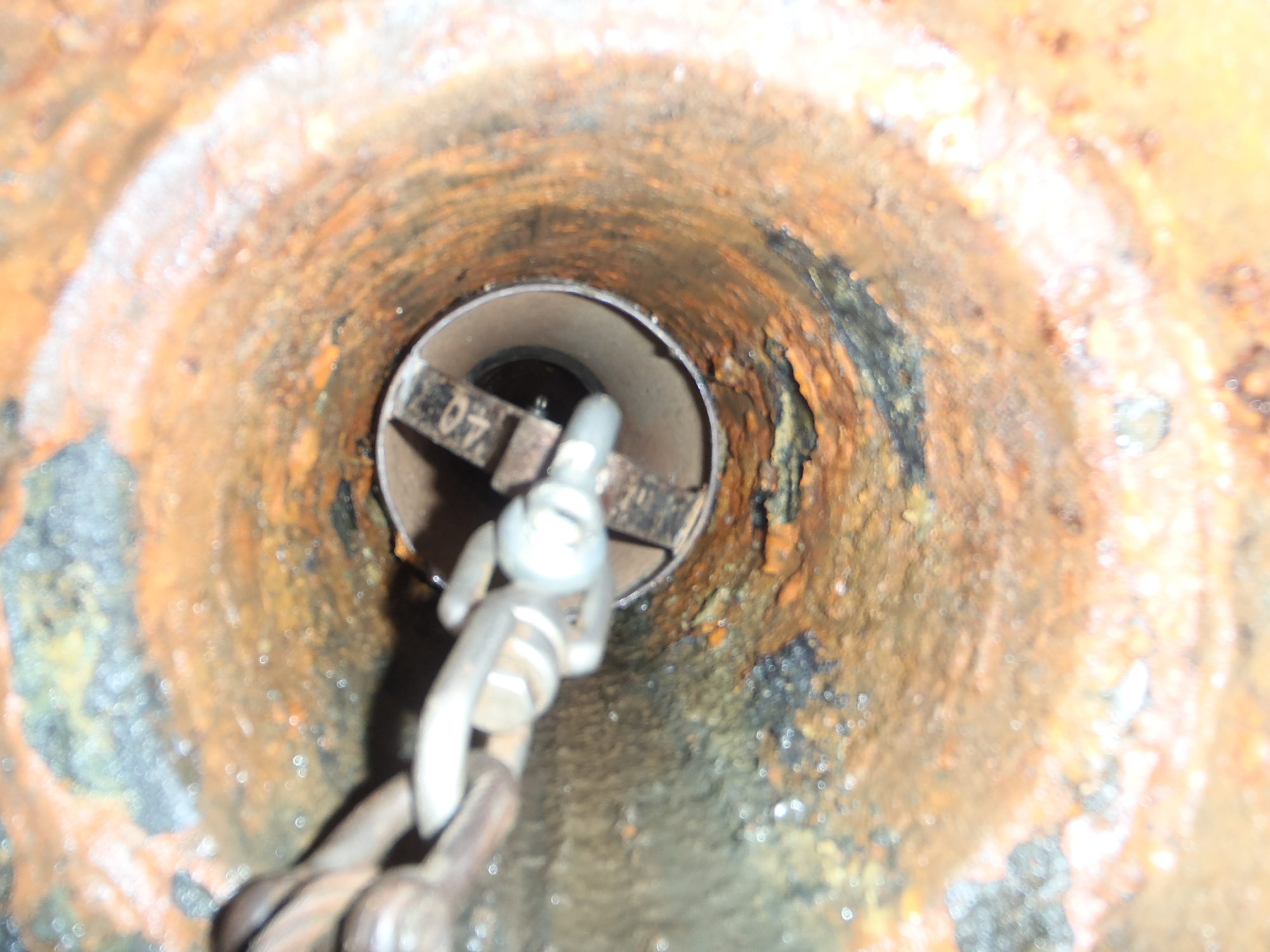

サビにより引っ掛かった試験器



点検後不通箇所に関しては補修も行うことができます。
不通原因がサビや管路同士の継手部分のズレや段差の場合は研磨器によりサビを削り取ったり段差を滑らかにします。
穴が開いていて土砂が入り込んでいた場合は高圧洗浄をし土砂を取り除いた後穴が開いている箇所にクロスを貼って穴を塞ぎます。



工事のご依頼

点検可能な管路径等知りたい方はお問合せください。
その他補修やカメラ調査など管路のことでお困りのことがありましたらお気軽にご連絡ください。
可能な限りご対応致します。
