管路点検

無掘削工法の管路点検とTVカメラによる分析。
短期間・低コストで問題点を早期発見します。

電力をはじめとする様々な管路は、ライフラインの要。その安全性を守るため、扇矢工事は1962年の創業以来、地中を掘り返さない「無掘削工法」により、短期間・低コストでの点検調査実績を積み重ねてきました。

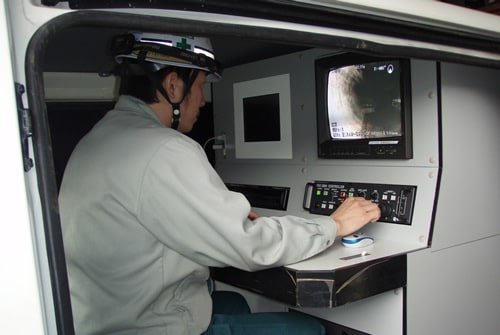

TVカメラシステムやCCDカメラ等の技術を駆使し、発電所・工場・ビル・マンションなどあらゆる管路で、最長750mまでの調査が可能です。
問題点の早期発見、補修施工は、扇矢工事にお任せください。

主な調査点検方法

管路TV調査(ケーブル無し)

管路内に専用カメラを引入れ内部の状態を確認します。補修工法などを決める基本的な点検です。

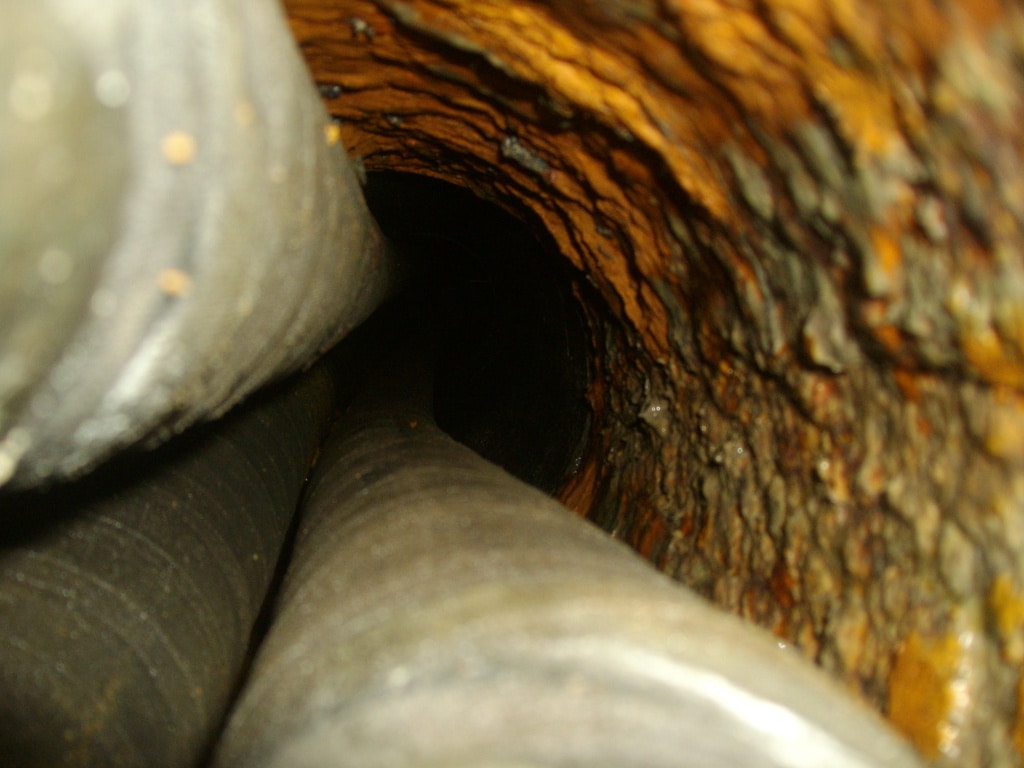

CCDカメラ調査(ケーブル有り)

使用中のケーブルなどがある状態で点検が行えます。ケーブルなどの損傷確認に有効です。

管路導通点検

「ボビン」と呼ばれる専用の試験機を使用し、管路の健全性を点検。
「TV調査」と比較し安く低コストで行えます。

調査・点検範囲と主な対応場所

調査範囲:口径75mm~250mm、最長750mまで

・電力用地中送電管路
・ビル配管・排水管
・鉄道用地中送電管路
・マンション集合住宅配管・排水管
・火力発電所配管・排水管
・各種タンク配管・排水管
・ダム・水力発電所配管・排水管
・小口径配管・排水管など
・プラントなどの大規模工場配管・排水管

調査・点検に関する施工事例のご紹介

鉄道用地中送電管路(東京都)

橋梁下管路(東京都)

地中送電管路(岡山県)

水力発電所放流管路(群馬県)

水力発電所エアホール(岐阜県)

水力発電所立坑内部調査(長野県)

管路導通点検(東京都)

火力発電所内貯蔵立坑TV調査(千葉県)

地中埋設電力管路(新潟県)

埋設管路TV調査(北海道函館市)

埋設管路TV調査(宮城県仙台市)

管路内ケーブル有りTV調査(神奈川県横浜市)

管路補修・更生工事

ライフラインの寿命を確実に伸ばすために、調査に基づく最適な工法で補修・更生を行います。

総延長距離60万kmを超える日本の地中管路は、施工から数十年以上経つケースも珍しくありません。
管路・配管の老朽化は、ジョイント部分のズレから流入する土砂や地下水によって生じます。さらに加重による内部破損、ケーブルシースの劣化やはがれによる閉塞など、様々な不具合が顕著になっていきます。
扇矢工事では、このような管路・配管の老朽化に対して、クロス樹脂やモルタルの内面補修等での更生工事を行っています。

補修工法について

下処理工程

管路水圧洗浄
管路内に浸入した、砂・土砂などを高圧水で排出します。

施工前

施工後

管路内研磨
接続部の段差・腐食部などを状態に適した各種工法で補修します。

施工前

施工後

補修工程

管路内クロス補修
管路内に穴が開いている場合、土砂や水が入り込まないようクロスを貼って穴を塞ぎます。

管路内面モルタル補修
管路の損傷が激しい場合、研磨を施し、モルタルに圧力を掛け注入し損傷部を補修します。

補修工事に関する施工事例のご紹介

放流管洗浄および補修(青森県)

夜間埋設管補修工事(東京都)

管路内グラウト除去(東京都)

管路内土砂除去作業(東京都)

管路内漏水補修(新潟県)

管路内クロス補修(宮城県仙台市)

下水道管・工場内排水設備清掃

地下に張り巡らされている水道管を、高圧洗浄車でクリーニング。強力な水力を利用して、人が入れない下水道設備や工場内排水設備の管内を清掃します。
清掃後は低騒音型の高圧吸引車で、水分を含む土砂やクリーニングによって流された汚れを吸い取り、周辺環境への配慮にも最善を尽くしています。

水圧洗浄

下水道管や排水設備の汚れや、浸入した砂・土砂などを高圧水で排出します。

施工前

施工後

施工前

施工後

下水道管・工場内排水設備 調査・点検

常に水が流れ続ける下水道管は、思いのほか劣化が進んでいます。 小規模な地震や大型車の通過など、日々の微細な振動の積み重ねにより、ヒビが入ったり割れたりすることも。さらに寒冷地では、凍結により破損を招くことがあります。
当社では、管路や配管の形状に合わせた導通検査で、管路の状態を確認。問題を発見した箇所はTVカメラシステムにより最適な修正方法を分析し、ご提案します。

主な調査点検方法

自走式カメラ挿入

排水管の調査には、車輪の付いた自走式のTVカメラを使用します。TV調査の前に、撮影を明瞭にするために高圧洗浄を行います。

排水側溝清掃

排水管だけではなく、側溝(開渠)等の清掃も行っています。

排水管内高圧洗浄

排水管内の堆積物の除去には、特殊なノズルを使用し、高圧
洗浄を行います。

マンション・ビルの下水管、排水管
工場・発電所などの各種配管・排水管・廃液管
電力管路、その他の管路も対応可能!

口径75mm~250mm、最長750mまでの管路、排水管の
配管工事・ライニング・管路調査・点検・高圧洗浄による清掃が可能。
下水道管、排水管以外の様々な管路についても、対応いたします。お気軽にお問い合わせ下さい。

お問い合わせ先:扇矢工事株式会社

045-583-2421

平日8:30-17:30
